06BF20_紡織機械用鏈條_紡織機械配件_紡織機械設
鏈條在紡織機械配件中也占據一席之地，也是必不可少的五金配件，作為動力的傳動與輸送,紡織機械設備所使用的鏈條規格型號具體參數如下：紡織機械鏈,紡織機械用鏈條
|

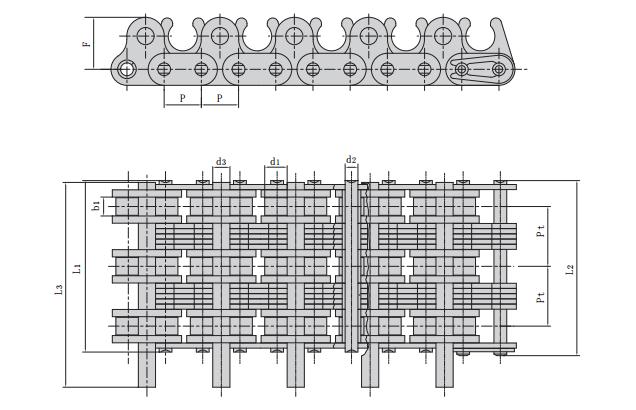

鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
附板尺寸 |
排距 |
抗拉強度 |
每米長重 |
|
P |
d?
max |
b?
min |
d?
max |
d?
max |
L?
max |
L?
max |
L?
max |
F |
Pt |
Q
min |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kg/m |
|
06BF20 |
9.525 |
6.35 |
4.6 |
3.28 |
4.45 |
43.75 |
44.85 |
52.4 |
13.0 |
15.0 |
24.9/5682 |
2.77 |
